睿米® 微型气密性标准漏孔 | RMI-MTC™ 微通道工艺

RMI-MTC™ 微通道工艺

微型气密性
标准漏孔

1.0ml/min @20Kpa | Φ3.0×3.2mm
定义智能手机、穿戴设备、电子元器件
IP67/68/69 气密性等级的校准标杆

-85℃~120℃

宽温域工作

＜0.1秒

瞬时响应

1.2米

抗跌落

订货号 RM521.0-010XXA0/3/20-F

漏率规格 1.0 sccm @ 20Kpa

加工公差 ±5%

核心特点

微尺寸，解决了在智能手机、手表、耳机、AR/VR眼镜等内部极小空间进行"原位测试"的痛点

????

微尺寸设计

圆柱体漏芯仅 Φ3.0×3.2mm，可嵌入手机、手表等狭小空间进行原位测试

????️

抗震抗摔

RMI-MTC™微通道工艺，通过1.2米跌落试验5次，运输及使用无特殊环境要求

????️

宽温域稳定

适用温度-85℃~120℃，漏率稳定，温度系数：-0.3%/℃

⚡

即时响应

响应时间＜0.1秒，区别于渗透型元件漏孔，即开即测

产品实物展示

RMI-MTC™微通道工艺 | 真实产品照片 | 精密制造工艺

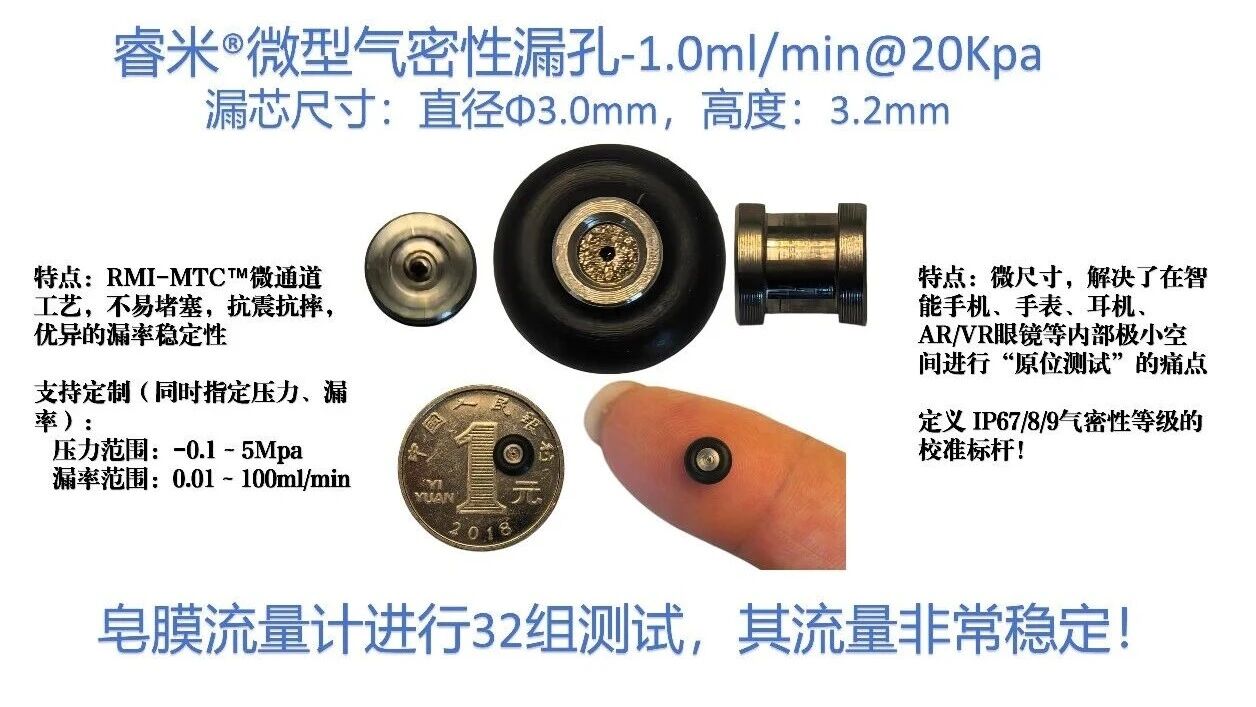

微型漏芯实物特写

漏芯尺寸：直径Φ3.0mm，高度3.2mm。与一元硬币对比展示极致微型化设计，可轻松放置于指尖。

Φ3.0×3.2mm RMI-MTC™工艺

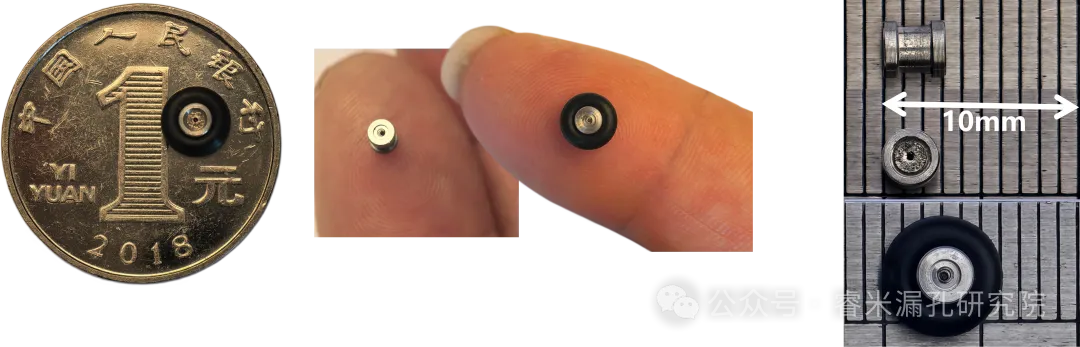

精密结构细节

展示漏芯密封圈凹槽设计，截面直径1.6-2.0mm密封圈，外径6.0mm。具备出色抗堵塞性能与长期稳定性。

密封圈凹槽 10mm尺度

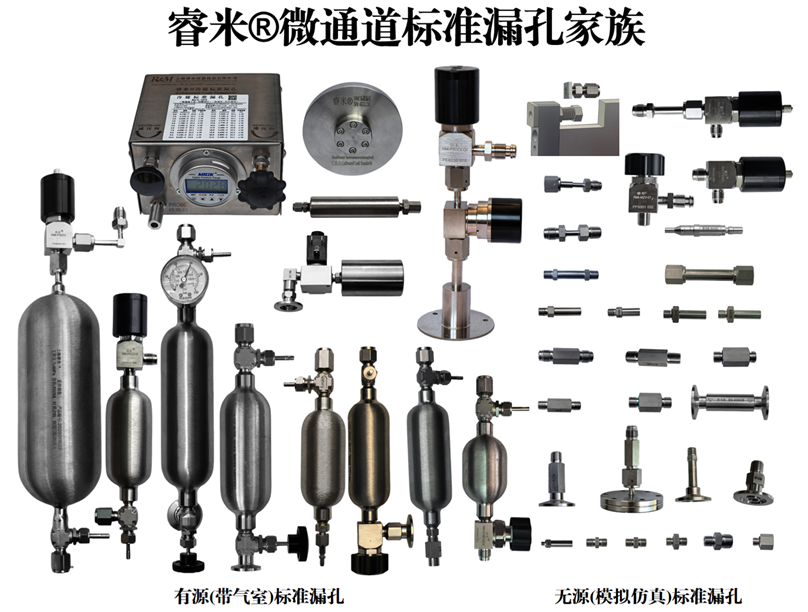

睿米®微通道标准漏孔家族

涵盖有源(带气室)与无源(模拟仿真)标准漏孔全系列产品

有源标准漏孔

带气室设计，适用于长期稳定测试

无源标准漏孔

开放式结构，模拟仿真测试场景

微型漏芯

Φ3.0-5.0mm，适用于原位测试

典型气密性漏孔 - 不同压力&漏率

微通道工艺 | 抗震抗摔 | 0.0006-6000sccm | 0-35MPa | 使用寿命长

技术特点

✓ 精确定制：支持同时指定压力和漏率
✓ 加工公差：±10% 或 ±5% 可选
✓ 适配任何品牌测漏仪

适配设备

Atlas Copco、Uson、Cosmo、CTS、Ateq、Inficon、Pfeiffer等国内外主流气密性检测设备。

订货号编码规则

RM 5 2 1.0 - 0 10 X X A 0 / 3 / 20 - F

示例：RM521.0-010XXA0/3/20-F

① 睿米® RMI-MTC™

微通道工艺标识

② 气体类型

2: Air | 4: N₂ | X: 定制气体

③④ 漏率 = a×10^b

a: 1.0-9.9 或 L(1-3), M(4-6), H(7-9)
b: -9 到 0 之间任意值

⑩ 加工公差

05: ±5% | 10: ±10% | 02: ±2%

⑦⑧ 入/出口接头

G: G1/8外丝 | X: 定制 | 0/N: 无

⑨ 出口压力

A: 大气(正压) | V: 真空 | X: 指定压力

⑪ 漏率单位

3: scc/m | ...

⑫ 入气端压力值

如：20 (表示20Kpa)

⑬ 压力单位

7: bar绝压 | F: Kpa表压

技术指标 (Performance Index)

序号	项目	规格参数
1	品牌/厂家	睿米®/上海睿米仪器仪表
2	订货号	RM521.0-010XXA0/3/20-F
3	气体	干燥压缩空气 Air
4	漏率,入大气	0.95-1.05 sccm @20Kpa ±5%
5	接口规格、尺寸	圆柱体漏芯：Φ3.0×3.2mm（高），带密封圈凹槽密封圈：截面直径1.6-2.0mm, 外径6.0mm
6	核心工艺	RMI-MTC™微通道（Micro-Tube Capillary）采用RMI-MTC™微通道技术，抗震抗摔，运输及使用无特殊环境要求。适用温度-85℃~120℃，漏率稳定，温度系数：-0.3%/℃。
7	响应时间	即时，＜0.1秒。（区别于渗透型元件漏孔）
8	其他特性	抗震抗摔，跌落试验1.2米5次通过
9	证书/检测报告	默认附睿米®出厂检测证书（皂膜流量计法），或第三方CNAS检测证书（如需要）
10	其他注意事项	本漏孔为微通道工艺，具备出色抗堵塞性能与长期稳定性，>5-10μm颗粒及常规水汽不影响透气率；洁净环境下配合干燥气路5-10μm过滤装置即可稳定运行。
