第一章 技术背景：先进制程下的HHC污染危机

1.1 EUV光刻与碳氢化合物污染

极紫外光刻（EUV Lithography）是当前7nm及以下先进制程的核心技术。EUV光源波长为13.5 nm，对应光子能量约92 eV，远高于碳氢化合物中C-H键（~4.3 eV）和C-C键（~3.6 eV）的结合能。当EUV光子轰击真空腔体内的碳氢化合物（Hydrocarbon Compounds, HHC）时，可引发光化学反应，导致碳原子在光学元件表面沉积。

EUV光刻系统中的光学元件采用Mo/Si多层膜结构，其反射率对表面碳污染极为敏感。研究表明，碳层厚度增长0.1 nm即可引起反射率显著衰减，进而影响曝光剂量均匀性和关键尺寸（CD）控制。在量产环境下，HHC污染已成为EUV光刻良率损失的重要来源之一。

HHC的主要来源包括：

• 光刻胶释气：光刻胶中的有机溶剂和树脂在真空环境中持续释放烃类蒸气
• 真空密封材料：O型圈、润滑脂等材料的放气
• 工艺气体残留：前道工序残留的有机前驱体
• 设备维护引入：维修操作中人手、工具、清洁剂等带入的污染物

1.2 现有监控手段的"黑盒"困境

当前半导体行业对HHC污染的监控主要依赖三种手段，但均存在根本性缺陷：

上述三种方法的共同特征是"黑盒"模式——它们各自从不同角度反映HHC问题，但无法建立"腔体烃类通量→碳沉积速率→良率影响"的完整因果链。行业迫切需要一种能够绝对定量测量HHC通量的技术手段，实现从"结果监控"到"过程预防"的范式转换。

1.3 行业痛点：从定性到绝对定量的跨越需求

半导体制造正进入一个需要"绝对定量"的新阶段。以下需求场景凸显了当前技术能力的不足：

EUV工艺窗口设定：需要"X molecules/cm$^2$.s的HHC通量会导致Y nm/小时的碳沉积速率"这样的定量模型，而现有RGA仅能提供任意单位。

跨机台工艺一致性：同一Fab内不同EUV机台的RGA因品牌、型号、校准状态差异，读数不可比——"机台A的RGA读数500"与"机台B的RGA读数500"可能代表完全不同的物理现实。

光刻胶批次管理：新批次光刻胶入厂前的释气率筛查需要绝对量纲的合格标准，而非相对趋势。

国产设备替代验证：国产设备商在替代进口设备时，需要可量化的HHC控制指标证明"同等甚至更优"。

第二章 睿米标准漏孔产品体系

睿米标准漏孔产品体系围绕半导体RGA标定的全场景需求设计，采用RMI-MTC微通道毛细管工艺与RMI-Metal金属密封技术，配合PSOZV/MDZV零体积阀门系统。本章首先概述产品全景，后续章节将深入展开。

2.1 气态/混气标准漏孔

以上配置均可按客户指定的混合比例和漏率定制。零体积阀（PSOZV/MDZV）设计确保阀门呆体积<0.1$\mu$L，开关不冲击真空系统。

2.2 液态介质标准漏孔（C12为核心锚点）

液态介质标准漏孔是睿米最具技术突破性的产品线，以C12正十二烷为核心锚点，配合PFTBA（全质量范围校准）和H$_2$O（水蒸气定量），解决RGA对有机蒸气和水蒸气长期无法精准定量的行业痛点。

2.3 核心技术优势

零体积阀门技术（PSOZV/MDZV）。 阀门呆体积仅为0.098 $\mu$L，相比传统漏孔降低3-4个数量级。阀门开关气体损失接近于零，打开不冲击高真空/RGA系统，无需预抽。

RMI-MTC微通道毛细管工艺。 精密微通道结构实现稳定可控的漏率输出，支持$10^{-3}$到$10^{-10}$ mbar.L/s宽范围定制。C12漏孔采用单通道毛细管分子流限制，在分子流（Kn>1）状态下，漏率仅与几何尺寸和蒸气压相关，与下游真空度无关。

质量损失法标定（SI溯源）。 C12漏孔采用质量损失法标定，直接溯源至SI单位制中的质量基准（kg）和时间基准（s），是最直接、最可靠的漏率标定方法之一，校准不确定度达±5%。

第三章 C12标准漏孔：RGA从半定量到绝对计量的核心锚点

本章深入剖析C12标准漏孔的技术原理、标定方法论及其作为RGA"绝对定量使能器"的核心机制。

3.1 正十二烷（C$_{12}$H$_{26}$）的物理特性与选型逻辑

正十二烷（Dodecane, C$_{12}$H$_{26}$）是一种理想的有机标准漏孔介质，其关键物理参数如下：

C$_{12}$H$_{26}$的蒸气压特性是其作为标准漏孔介质的核心优势。在室温条件下，液态正十二烷自然蒸发产生的蒸气压约13 Pa，通过精密毛细管的分子流限制后，可在$10^{-10}$ ~ $10^{-5}$ Pa.m$^3$/s范围内输出稳定、可重复的漏率。

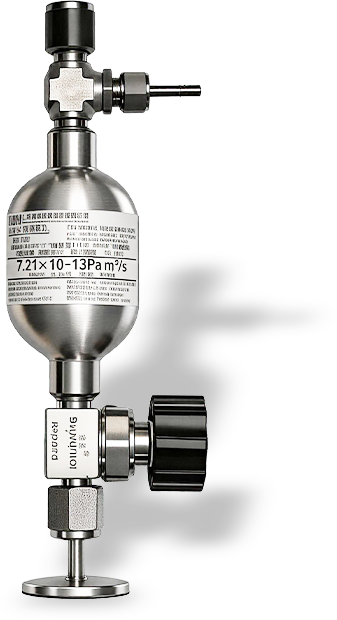

3.2 单通道毛细管结构与分子流机制

RMI-C12标准漏孔采用单通道毛细管结构，核心组件包括储液室、微通道毛细管、PSOZV零死体积阀和VCR接口。毛细管内的气体流动状态由克努森数（Knudsen number, Kn）决定：

其中 $\lambda$ 为气体分子平均自由程，$D$ 为毛细管直径。当 $Kn > 1$ 时，气体处于分子流（Molecular Flow）状态，此时漏率 $Q$ 与压力差成正比：

其中 $L$ 为毛细管长度，$D$ 为孔径，$M$ 为C$_{12}$H$_{26}$摩尔质量，$P_1$ 为入口蒸气压（~13 Pa），$P_2$ 为出口压力（真空腔体，$\ll P_1$）。RMI-CAL算法通过约束目标漏率 $Q$ 和蒸气压 $P_1$，自动计算出所需的 $L$ 和 $D$ 组合，确保毛细管始终工作在分子流状态。

3.3 质量损失法标定与SI溯源链

RMI-C12标准漏孔的标定采用质量损失法（Gravimetric Method），该方法直接溯源至SI单位制中的质量基准（kg）和时间基准（s），是最直接、最可靠的漏率标定方法之一。

其中 $\Delta m/\Delta t$ 为单位时间质量损失（通过高精度电子天平测量），$R$ 为理想气体常数，$T$ 为温度，$M$ 为C$_{12}$H$_{26}$摩尔质量，$P_{std}$ 为标准大气压。

3.4 RGA响应因子的定义与C12校准流程

残余气体分析仪（RGA）出厂时通常仅用氮气或氩气校准，对碳氢化合物的响应因子未知，导致其读数为"任意单位"（arbitrary units），无法转换为绝对物理量。C12漏孔的核心价值在于建立RGA对烃类的绝对响应因子。

响应因子（Response Factor, RF）定义为RGA离子流信号与已知漏率的比值：

其中 $I_{RGA}$ 为RGA测得的离子流（A），$Q_{known}$ 为C12漏孔的已知漏率（Pa.m$^3$/s）。RF标定后，任意RGA读数可转换为绝对通量：

这一转换使RGA从"趋势监测工具"升级为"绝对计量仪器"，是C12漏孔赋能半导体行业的核心机制。

C12漏孔校准RGA的标准操作流程（SOP）：

3.5 跨机台数据一致性实现路径

C12漏孔校准的核心价值之一是消除不同机台RGA之间的响应差异，实现跨机台、跨工厂的HHC数据可比。实现路径如下：

1. 统一校准源：Fab内所有机台的RGA使用同一套C12漏孔标准进行校准
2. 标准化SOP：制定统一的校准操作流程和数据记录格式
3. 定期复校：建议每季度复校一次，RGA电子倍增器老化会导致RF漂移
4. 数据库建设：建立"机台编号-RGA型号-RF值-校准日期"的中央数据库
5. 偏差管理：设定RF漂移报警阈值（如±15%），超限需排查原因

通过上述路径，"机台A的RGA读数500"与"机台B的RGA读数500"将代表相同的物理通量，为工艺一致性管理和AI预测模型提供可靠的数据基础。

第四章 C12在半导体全链路的HHC/C污染监控场景分析

本章系统分析C12漏孔在半导体制造核心设备中的九大应用场景。每个场景均按"问题定义→C12漏孔应用价值→量化收益"的逻辑展开。

4.1 EUV光刻系统：HHC绝对定量监控

问题定义：EUV光刻对HHC污染极度敏感。92 eV光子可断裂C-H/C-C键引发光化学反应，0.1 nm碳沉积即影响CD控制。当前行业依赖椭偏仪（结果导向）和HRC清洗（事后补救），缺乏过程导向的绝对定量手段。

C12漏孔应用价值——三个核心场景：

场景A：RGA响应因子校准。 将C12漏孔接入EUV腔体，释放已知漏率Q的C12蒸气，记录RGA的m/z 43/57/71/170响应，计算RF = I/Q。建立"RGA读数→绝对通量"的转换关系后，即可实时监控腔体HHC水平。

场景B：光刻胶释气率定量认证。 在EUV模拟曝光腔中，使用C12标定的RGA测量光刻胶释气，输出"X molecules/cm$^2$.s"而非"Y任意单位"。新批次光刻胶入厂前可通过C12标定的RGA进行绝对释气率筛查，建立带量纲的合格标准。

场景C：跨机台工艺一致性。 Fab内多台EUV机台RGA使用同一C12标准源校准，消除设备间响应差异。实现从"固定周期清洗"到"条件触发清洗"的转化，降低非计划停机20%~40%。

4.2 DUV光刻系统：规模化校准市场

问题定义：DUV光刻设备存量是EUV的10倍以上（数千台 vs 数百台），且国产DUV正处于快速上量期。DUV扫描曝光腔和轨道单元均配备RGA，但各机台读数不可比。

4.3 CVD/PECVD设备：工艺气体与本底烃的区分

问题定义：CVD设备使用大量有机前驱体（TEOS、TMS、金属有机化合物），工艺气体与腔体本底烃的质谱峰重叠（如m/z 43在工艺气和残留中均出现），无法判断"当前读数来自工艺配方还是腔体污染"。

C12漏孔应用价值：

• RGA基线校准：设备维护后用C12漏孔验证RGA对烃类的响应基线，确保RGA读数漂移在可控范围内
• 本底恢复验证：腔体清洗后注入已知量C12蒸气，对比理论值与实测值判断清洗效果——建立"烃类残留指数 = (清洗后m/z 43读数 / C12标准响应) × 校准系数"的量化指标
• 工艺气体纯度交叉验证：气体供应商更换时，用C12标定的RGA检测管路烃类杂质

4.4 刻蚀设备：清洗效果定量验证

问题定义：干法刻蚀后腔体内壁残留光刻胶分解产物（烃类聚合物），影响后续批次刻蚀均匀性。传统He检漏只能检测物理泄漏，无法检测化学残留。

C12漏孔应用价值： 刻蚀后、清洗后分别用C12标定的RGA扫描腔体，建立"烃类残留指数"量化模型。设定量化阈值——如"残留指数 < $10^{12}$ molecules/cm$^2$"视为合格。实现从"经验判断"到"数据驱动"的清洗质量管控。

4.5 离子注入机：离子源中毒预防

问题定义：离子注入机离子源（通常是Freeman或Bernas源）对烃类污染极度敏感。烃类分子在高温离子源中分解，沉积于灯丝和分析器表面，导致束流衰减、发射度劣化，甚至非计划停机。

C12漏孔应用价值：

• 离子源区域烃类本底定量：建立"烃类分压→离子源寿命衰减"的定量模型
• 质量分析器校准：验证对m/z 12（C$^+$）、m/z 13（CH$^+$）等轻离子峰的分辨能力
• 预防性维护阈值设定：如"C12等效分压 > $10^{-8}$ Pa时预警"

4.6 材料认证实验室：放气率绝对测量

问题定义：半导体材料（光刻胶、O型圈、真空润滑脂）入Fab前需通过放气率测试。现有TDS（热脱附谱）可定性分析释气成分但定量精度不足；RGA动态测试无法直接换算为放气率。

C12漏孔应用价值： 在材料测试腔中集成C12漏孔作为RGA校准源，测试中直接输出"材料放气率 = X Pa.m$^3$/s.g"或"Y molecules/s.cm$^2$"，为Fab客户提供带量纲的认证报告，增强材料竞争力。实现从"黑盒竞标"到"白盒分级"的转变。

4.7 FOUP存储环境：释气率标准化

问题定义：FOUP（Front Opening Unified Pod）是晶圆在产线内传送和暂存的容器。FOUP本体（PC、PBT等材料）及内部密封圈会缓慢释放烃类，前道工序残留物在FOUP内累积影响后续工序。当前几乎无在线监控，主要靠定期更换和AMC过滤器。

C12漏孔应用价值： 在FOUP测试腔中使用C12标定的RGA测量不同品牌/批次FOUP的释气率，建立"FOUP释气率→晶圆表面有机物增长"的定量模型，为FOUP供应商提供带量纲的质量认证数据。

4.8 电子束检测设备：EID定量表征

问题定义：电子束检测（eBeam Inspection）和CD-SEM等设备中，高能电子束（1~30 keV）轰击晶圆表面导致光刻胶/有机物分解释气（EID, Electron-Induced Desorption），在电子镜筒和探测器表面沉积，引起图像分辨率下降。

C12漏孔应用价值： 使用C12标定的RGA测量电子束照射前后的腔体烃类变化，可建立"电子束剂量→释气率→腔体污染速率"的定量模型，为不同样品制定差异化的预抽真空程序。

4.9 光罩存储与传送环境监控

问题定义：EUV光罩和DUV光罩对表面洁净度要求极高。光罩盒（Pod）释气可能沉积在光罩表面，EUV光罩的碳生长会改变反射率影响曝光精度。

C12漏孔应用价值： 在光罩存储柜（Stocker）和传送腔（Load Port）中配置C12标定的RGA，建立"存储环境烃类分压→光罩表面碳生长速率"的定量模型，可设定光罩存储时间的动态上限（而非固定周期），最大化光罩使用效率。

第五章 气态/混气标准漏孔在半导体全链路的应用

气态与混气标准漏孔是半导体RGA标定的基础工具，覆盖从设备制造验收、前道晶圆制造、材料入厂检验到后道封装测试的全产业链环节。本章系统梳理各环节的标定需求、使用方法和解决的问题，与第四章（C12液态漏孔的HHC/C污染专项）形成互补，共同构成完整的RGA标定体系。

5.1 半导体设备制造与出厂验收

设备出厂前的真空性能验收是RGA标定的首要应用场景。任何一台PVD、CVD、刻蚀或光刻设备在交付Fab之前，都必须通过严格的真空本底测试和检漏仪校准。

He标准漏孔——氦质谱检漏仪校准。 设备腔室的密封性验证依赖氦质谱检漏仪，而检漏仪的灵敏度必须用已知漏率的He标准漏孔定期校准。睿米He漏孔覆盖$10^{-3}$ ~ $10^{-10}$ mbar.L/s的漏率范围，配合PSOZV零体积阀设计，可在不破坏设备真空的状态下完成在线校准。这是确保设备"零泄漏"交付的计量基础。

Ar/N$_2$漏孔——泵组抽速验证。 通过恒定流量法（Constant Flow Method），将已知漏率的Ar或N$_2$漏孔接入腔室，测量稳态压力，可计算出系统的有效抽速$S_{eff} = Q/P$。如果实测抽速偏离设计值超过15%，则表明真空泵组或管路存在堵塞、泄漏或老化问题，需在出厂前排查修复。

H$_2$O漏孔——水蒸气响应标定。 设备本底中的水蒸气（m/z=18）是最难定量且最关键的污染物指标。使用H$_2$O漏孔标定RGA在m/z=17/18处的绝对灵敏度，建立"水蒸气分压→离子流→设备本底评估"的定量链路，确保设备交付时的本底水蒸气水平满足工艺要求。

5.2 前道晶圆制造工艺（配合C12锚定）

前道工艺是RGA标定需求最密集、最复杂的环节。在第四章（C12专题）已深入分析了HHC/C污染的有机定量标定，本节聚焦单气/混气漏孔在这些工艺中的无机气体标定与真空环境监控。

5.2.1 PVD金属沉积

PVD工艺腔室的本底真空度通常需达到$10^{-8}$~$10^{-9}$ mbar。Ar标准漏孔用于标定RGA在m/z=40处的灵敏度，配合C12漏孔对m/z 43/57等烃类峰的响应标定，实现"无机污染物（Ar$^+$, N$_2^+$, O$_2^+$, H$_2$O$^+$）+ 有机污染物（HHC碎片）"的同步定量监控。Ar混气漏孔（如H$_2$/He/N$_2$/Kr/Xe各1%余Ar）可在Ar工艺气氛中直接验证RGA的多组分痕量检测能力。

5.2.2 CVD/ALD

CVD和ALD使用大量有机前驱体（TEOS、NH$_3$、WF$_6$等），反应气体残留和腔室交叉污染是主要风险。N$_2$/Ar漏孔用于标定RGA对常见无机背景气体的灵敏度基线；H$_2$漏孔在H$_2$还原工艺（如H$_2$退火、H$_2$等离子体处理）中用于验证RGA对m/z=2的响应；混气漏孔（如1ppm Xe余N$_2$）则用于验证前驱体清洗后腔室的痕量杂质残留水平是否达标。

5.2.3 等离子体刻蚀

刻蚀工艺中，RGA的刻蚀终点检测（Endpoint Detection）依赖对反应产物浓度变化的精确捕捉。使用已知漏率的CF$_4$或SF$_6$示踪气体（配合Ar漏孔标定灵敏度），可建立RGA在特征质量数（如m/z=69 for CF$_3^+$）处的响应基线。混气漏孔（如1%Kr+1%Xe余Ar）用于验证RGA在刻蚀副产物谱图中的多组分线性保持能力。

5.2.4 光刻（含EUV）

光刻腔室的真空环境直接影响曝光均匀性和光刻胶性能。Kr标准漏孔用于标定RGA在m/z=84处的灵敏度（Kr是部分光刻腔的purge/示踪气体）；混气漏孔（1ppm Xe余N$_2$或H$_2$）用于验证EUV光学腔N$_2$ purge后Xe示踪剂的残留水平，确保purge效率和RGA监控精度。

5.2.5 离子注入

离子注入机的高真空腔（$10^{-6}$~$10^{-7}$ mbar）要求RGA对载气（Ar或N$_2$）中的痕量杂质进行实时监控。Ar漏孔用于标定RGA对m/z=40的灵敏度；He漏孔用于验证腔室密封性和检漏仪联动响应；混气漏孔（如He/N$_2$/Ar/Kr/Xe各20%）用于全面标定RGA在2~140 amu范围内的质量歧视效应，确保离子源区域的痕量烃类监控准确可靠。

5.2.6 腔室清洗验证

设备周期性维护后，RGA必须确认腔室已恢复到基线真空水平。使用Ar漏孔建立腔室正常本底的RGA指纹图谱，清洗后对比H$_2$O（m/z=18）峰值下降曲线和Kr/Xe混气漏孔的标定响应，判断腔室是否已完全干燥并恢复到可投运状态。这是缩短Wet-to-Dry Time、提高OEE的关键。

5.3 高纯材料入厂检验与气体供应

高纯气体和化学品是半导体制造的"粮食"，其纯度直接影响工艺良率。气态标准漏孔和混气漏孔在材料入厂检验环节扮演"质量守门员"角色。

高纯气体杂质验证。 气体供应商出厂的6N级以上高纯Ar/N$_2$/H$_2$中，痕量杂质（H$_2$O、O$_2$、CO等）浓度需低于1 ppm。使用ppm级混气漏孔（如1ppm Kr/Xe余N$_2$）作为RGA的标定输入，可建立"已知1 ppm → RGA读数 → 实际样品读数换算"的定量链路，将气体纯度验证从"合格/不合格"的二元判断升级为"杂质含量具体数值"的定量报告。

气体输送管路监控。 气体从储罐到工艺腔室的长距离输送过程中，管路的吸附/解吸行为可能引入污染。使用He/N$_2$/Ar/Kr/Xe各20%混气漏孔（混气3）进行RGA全质量范围标定后，可在管路末端实时监测各质量数的异常漂移，快速定位污染源（管路泄漏、接头放气、过滤器失效等）。

5.4 后道封装与可靠性测试

后道封装环节的真空工艺（真空回流焊、键合）和气密封装（Hermetic Package）同样需要RGA标定支持。

气密封装He示踪检漏。 功率器件、MEMS器件的气密封装需通过He示踪法验证漏率。使用大漏率He标准漏孔（$10^{-4}$ Pa.m$^3$/s量级）校准吸枪式He检漏仪，确保封装腔体的漏率低于军用标准（如MIL-STD-883要求的$<5\times10^{-8}$ atm.cm$^3$/s）。

封装内部气氛分析。 气密封装完成后，内部填充气体（N$_2$或H$_2$/N$_2$混合气）的纯度需通过RGA验证。使用N$_2$漏孔标定RGA基线灵敏度，H$_2$漏孔验证H$_2$/N$_2$混合气氛的配比精度，确保封装内部无湿气渗透（H$_2$O漏孔标定m/z=18响应）和氧化风险。

5.5 失效分析与质量追溯

当晶圆出现缺陷时，RGA是追溯污染根因的重要工具。RGA标定的准确性直接决定了失效分析结论的可信度。

缺陷样品腔室气体分析。 将缺陷样品置于RGA分析腔中，通过热脱附或电子束轰击释放吸附气体。使用Ar/Kr漏孔预先标定RGA在m/z=40和m/z=84处的灵敏度，将检测到的离子流转换为绝对通量，判断异常峰是否来自特定的工艺气体残留（如WF$_6$的W同位素峰、BCl$_3$的Cl同位素比3:1等特征）。

封装Decap后内部气体分析。 对失效封装进行化学开封（Decap）后，使用He漏孔标定RGA的基线响应，H$_2$O漏孔验证湿气含量，配合C12漏孔的烃类标定，综合判断失效是否由湿气渗透（腐蚀）、有机污染（电迁移）或气体不纯（氧化）导致。

5.6 混气漏孔的深度应用：从全质量标定到痕量验证

混气标准漏孔是RGA标定体系中技术最精密的类别。它们不是为"检漏"设计的，而是为RGA的精准定量能力构建而存在的。睿米混气漏孔的三大核心应用如下：

5.6.1 全质量范围均匀灵敏度扫描

He/N$_2$/Ar/Kr/Xe各20%混气（混气3）在RGA质谱图上产生均匀分布的峰（m/z=2, 28, 40, 84, 132），覆盖2~140 amu的全部关键质量区间。通过对比理论同位素比值与实际测得的离子流比值，计算出不同质量数的传输效率修正因子，建立质量数-灵敏度响应曲线。没有这种修正，RGA在m/z=132处的灵敏度估值可能比实际高出一个数量级。

5.6.2 痕量检测极限验证（ppb至ppt）

1ppm Kr余N$_2$或1ppm Kr余H$_2$混气漏孔，配合适当的漏率和系统抽速，可在被测系统中实现ppb至接近ppt量级的痕量输入：

通过控制漏率和抽速，可实现从ppm到ppt量级跨越6个数量级的Kr分压输入，为RGA的痕量检测极限验证提供可溯源的计量手段。

5.6.3 同位素丰度标定与高端计量传递

Xe-132($\geq$94%)/Kr-84($\geq$56%)/Ar/N$_2$/He各20%同位素混气（混气2），用于标定RGA对特定同位素丰度的分辨能力和定量精度。这在核工业、科研装置和高端半导体计量中具有不可替代的价值——它使得RGA不仅能"看到"特定质量数的峰，还能精确测定其同位素组成比例。

第六章 液态介质标准漏孔的协同标定体系

除C12核心锚点外，睿米液态介质产品线还包括PFTBA和H$_2$O两种标准漏孔，三者形成覆盖全质量范围、全污染物类型的协同标定体系。以下对这三种产品的技术定位与应用场景进行说明。

6.1 PFTBA：全质量范围校准金标准

全氟三丁胺（PFTBA, C$_{12}$F$_{27}$N）是质谱行业公认的"全量程校准金标准"。其碎片覆盖m/z 69至671的极宽质量范围，使得RGA能够对>200 amu的高质荷比区域进行可靠的灵敏度标定。在半导体领域，PFTBA漏孔主要用于：

• 验证RGA在m/z 170~671范围的响应线性度
• 模拟高沸点真空泵油蒸汽的RGA响应特征
• 与C12联用，建立m/z 43~671的全谱灵敏度曲线

6.2 H$_2$O漏孔：水蒸气定量标定

水蒸气是半导体真空工艺中最常见也是最难定量的污染物之一。H$_2$O漏孔（m/z 17/18）用于标定RGA对水蒸气的绝对响应，在以下场景至关重要：ALD工艺中H$_2$O前驱体残留监控（<0.1 ppb）、腔室清洗后干燥验证、高纯气体入厂水分含量检验。

第七章 技术边界与不能完全满足的场景

如实呈现技术边界是负责任技术白皮书的应有态度。本章明确列出当前无法直接满足的应用场景及其根本原因。

7.1 反应性与腐蚀性工艺气体

半导体CVD、刻蚀、离子注入环节大量使用以下反应性/腐蚀性气体，目前全球范围内均难以制作稳定可靠的标准漏孔：

上述限制并非睿米技术能力不足，而是由这些气体的固有物理化学特性决定。即便在标准漏孔技术最发达的美欧日市场，稳定供应SiH$_4$、WF$_6$、BCl$_3$等反应性气体标准漏孔的供应商同样极为稀缺或完全不存在。

7.2 替代气体标定的适用边界

对于无法直接获得标准漏孔的气体，替代气体标定在半导体RGA中适用面很窄。这些气体的鉴别往往依赖于其独特的同位素比值（如Cl的3:1、B的1:4）或特征碎片模式，而替代气体无法复制这些"指纹特征"。替代气体标定是战术上可用、战略上不可依赖的过渡手段。

7.3 高温/低温变工况标定

睿米当前产品标定温度为23C（室温）。部分半导体工艺腔室的实际工作温度可能显著偏离室温，此时标准漏孔需要额外的温度修正模型。C12漏孔的温度系数约~12%/C，在精密应用中建议集成温控模块（±0.1C）或开发温度补偿算法。

第八章 替代策略与互补技术路径

面对技术边界，半导体工业界已形成一套成熟的替代策略与互补技术架构。

8.1 跨传感技术互补架构

在反应性/腐蚀性特种气体的工艺监控中，RGA的角色被重新定位为"环境看门狗"，而直接测量任务由专用传感器承担：

8.2 RGA的间接推断策略

当无法直接标定目标气体时，RGA通过关联参数监控（监控载气异常、副产物浓度变化推断主工艺状态）、碎片模式库比对（建立"正常工艺"全谱指纹库，谱图偏离时触发报警）和工艺窗口验证（多传感器联合采集建立统计关联，生产阶段仅用RGA维护已验证窗口）三种策略实现间接监控。

8.3 原位校准最佳实践

建议每3-6个月重新校准灵敏度因子；优先在实际工艺腔室原位校准；校准期间保持环境温度稳定（<1C/h）；定期使用C12漏孔进行全质量范围线性度检查；对监控有机污染物的RGA至少每6个月使用C12进行高质荷比区域校准。

第九章 技术意义与战略价值

9.1 Fab数据资产积累与AI就绪

晶圆厂的核心竞争力之一是工艺数据库的完整性和质量。C12漏孔校准的RGA数据具有三项独特价值：

统一量纲：使不同代工厂、不同机台的HHC数据具有可比性，打破"数据孤岛"。C12标定的RGA输出单位为 molecules/cm$^2$.s 或 Pa.m$^3$/s，是可直接参与物理计算的绝对量。

工艺传承：工程师调动的知识流失可通过"带量纲的标准操作程序"（SOP）缓解——新人只需执行标准化的C12校准流程即可获得可靠数据。

AI就绪：绝对定量数据可直接输入机器学习模型，训练"HHC通量→碳沉积速率→CD偏差→良率损失"的预测模型。在智能制造和工业4.0的背景下，"数据质量"决定"AI上限"。

9.2 国产半导体设备的差异化竞争力

国产半导体设备正处于从"能用"向"好用"演进的关键期。C12漏孔校准能力可为国产设备商提供差异化的竞争维度：

"计量溯源能力"可能成为非对称优势——不是在某项成熟指标上做得更好，而是在对方尚未重视的维度上建立新标准。

9.3 从"追赶"到"定义标准"的战略跃迁

中国半导体产业长期面临"追赶者困境"——在别人定义的标准框架内做优化，很难实现真正的超越。C12漏孔及相关的RGA绝对校准方法论，提供了一个"定义新标准"的契机：

1. 技术领先：中国企业在C12漏孔的工程化应用方面已走在国际前列，百台级部署经验积累了宝贵的实战数据
2. 标准制定：联合中国计量院推动国家计量规范，参与SEMI标准工作组，将实践经验转化为行业标准
3. 生态构建：建立"C12漏孔 + RGA + 温控"的模块化校准子系统，降低集成门槛，扩大应用生态

第十章 产业化路径与展望

10.1 四阶段推进策略

10.2 关键技术挑战与应对

10.3 未来发展趋势

短期（1~2年）： 以已落地的国产设备商为标杆向其他国产设备商推广；重点拓展DUV光刻、CVD/PECVD、离子注入机三大场景；启动FOUP释气率标准化测试试点；积累不同设备型号、不同工艺条件下的响应因子数据库。

中期（3~5年）： 从"设备出厂标定"延伸至"Fab产线在线校准"，形成全生命周期计量覆盖；与光刻胶厂商联合建立"绝对释气率认证体系"；探索"校准即服务"（Calibration-as-a-Service）商业模式；DUV规模化应用反哺EUV技术成熟度。

长期（5年+）： 若国产EUV量产时间表兑现，C12漏孔有望成为EUV真空系统的事实标准配置；推动SEMI/国标将"烃类RGA绝对校准"纳入设备验收规范；从"半导体专用工具"拓展至"泛真空领域标准源"（航天、核工业、科研装置）。

结论

本白皮书系统阐述了以RMI-C12正十二烷标准漏孔为核心锚点的半导体RGA全场景标定体系。核心结论如下：

第一，行业痛点明确。 随着先进制程向7nm以下演进，EUV光刻等设备对HHC污染的敏感度急剧上升。当前椭偏仪+HRC+RGA的"黑盒"监控模式缺乏过程导向的绝对定量能力，行业迫切需要从"半定性趋势监测"跃迁至"绝对定量计量"。

第二，C12的技术定位精准。 正十二烷（C$_{12}$H$_{26}$）凭借适中的蒸气压（~13 Pa）、丰富的质谱特征（m/z 43~170）、高化学稳定性和SI可溯源的质量损失法标定，成为RGA从半定量走向绝对计量的理想锚点物质。DMC等其他液态介质不能替代C12在HHC绝对定量中的核心地位。

第三，应用场景覆盖全面。 C12漏孔覆盖半导体制造九大核心应用场景——EUV光刻绝对定量、DUV光刻规模化校准、CVD/PECVD工艺与本底区分、刻蚀清洗验证、离子注入机离子源保护、材料认证放气率测试、FOUP释气率标准化、电子束检测EID表征、光罩存储环境监控——价值梯度清晰。

第四，产业化基础已具备。 百台级采购和应用已落地，覆盖DUV、EUV、CVD、刻蚀等多类设备平台。四阶段推进策略（科研→设备商→Fab→标准）清晰可行。

第五，战略意义深远。 C12漏孔及RGA绝对校准方法论，为国产半导体设备提供了"定义新标准"的契机。在从"追赶"转向"领跑"的关键阶段，"计量溯源能力"可能成为非对称竞争优势。

半导体制造正进入一个需要"绝对定量"的新阶段。C12漏孔提供的不是更多的数据，而是更高质量的数据——带有物理量纲、跨平台可比、可溯源至SI单位制的数据。这类数据是构建工艺模型、训练AI算法、实现预测性维护的基础。当整个行业从"看到峰"走向"知道是多少"时，C12漏孔将成为不可或缺的计量锚点。

参考文献

1. Baji, S., et al. (2020). Carbon contamination of EUV optics: Fundamentals and mitigation. Journal of Vacuum Science & Technology B, 38(6), 062602.
2. Kanjilal, D., et al. (2019). Carbon growth on EUV multilayer optics: Mechanisms and cleaning strategies. Proceedings of SPIE, 11177, 111770P.
3. ISO 20485:2017, Non-destructive testing — Calibration of leak artifacts of known leak rate. International Organization for Standardization, Geneva, Switzerland.
4. Setina, J. (1999). New practical reference leak with a glass permeation element. Vacuum, 53(1-2), 137-141.
5. Lafferty, J. M. (1972). Review of physical principles underlying the atomistic generation of calibration leaks. Journal of Vacuum Science and Technology, 9(4), 1222-1226.
6. O'Hanlon, J. F. (2003). A User's Guide to Vacuum Technology (3rd ed.). John Wiley & Sons.
7. SEMI E52-1216, Practice for referencing mass flow controller output to volumetric flow rates. SEMI Standards.
8. National Institute of Standards and Technology (NIST), Leak Calibration Services, NIST Special Publication 250-XX.
9. Werutsky, M., et al. (2024). History of Residual Gas Analysis (RGA) in Industry and Its Way to the Age of Industry 4.0. Vacuum, 224, 113193.
10. Stanford Research Systems. RGA Application Note: Quantitative Analysis with the RGA. SRS Technical Library, 2005.
11. 上海睿米仪器仪表有限公司. RMI-C12标准漏孔技术手册 v2.3, 2025.
12. 上海睿米仪器仪表有限公司. PSOZV/MDZV RGA标准漏孔产品说明书 (气体/混气/同位素版), 2025.
13. 上海睿米仪器仪表有限公司. PSOZV/RGA液态介质漏孔产品说明书, 2026.
14. 中国计量科学研究院. 《真空氦漏孔校准规范》JJF XXXX-202X（征求意见稿）.
