板翅式换热器氦质谱检漏
从"仪器读数"到"系统级标准化检测"

氦质谱检漏仪显示"正常"，不等于检测系统"准确"；人员在场操作，不等于质量可控。
真正可靠的检漏，是技术流程、人员资质、复核机制三者的刚性闭环。

＜1×10⁻⁶

产品漏率要求 Pa·m³/s

1.70×10⁻⁶

通道型标准漏孔 Pa·m³/s · CNAS

LT持证

现场操作 + 复核

5步

标准化闭环流程

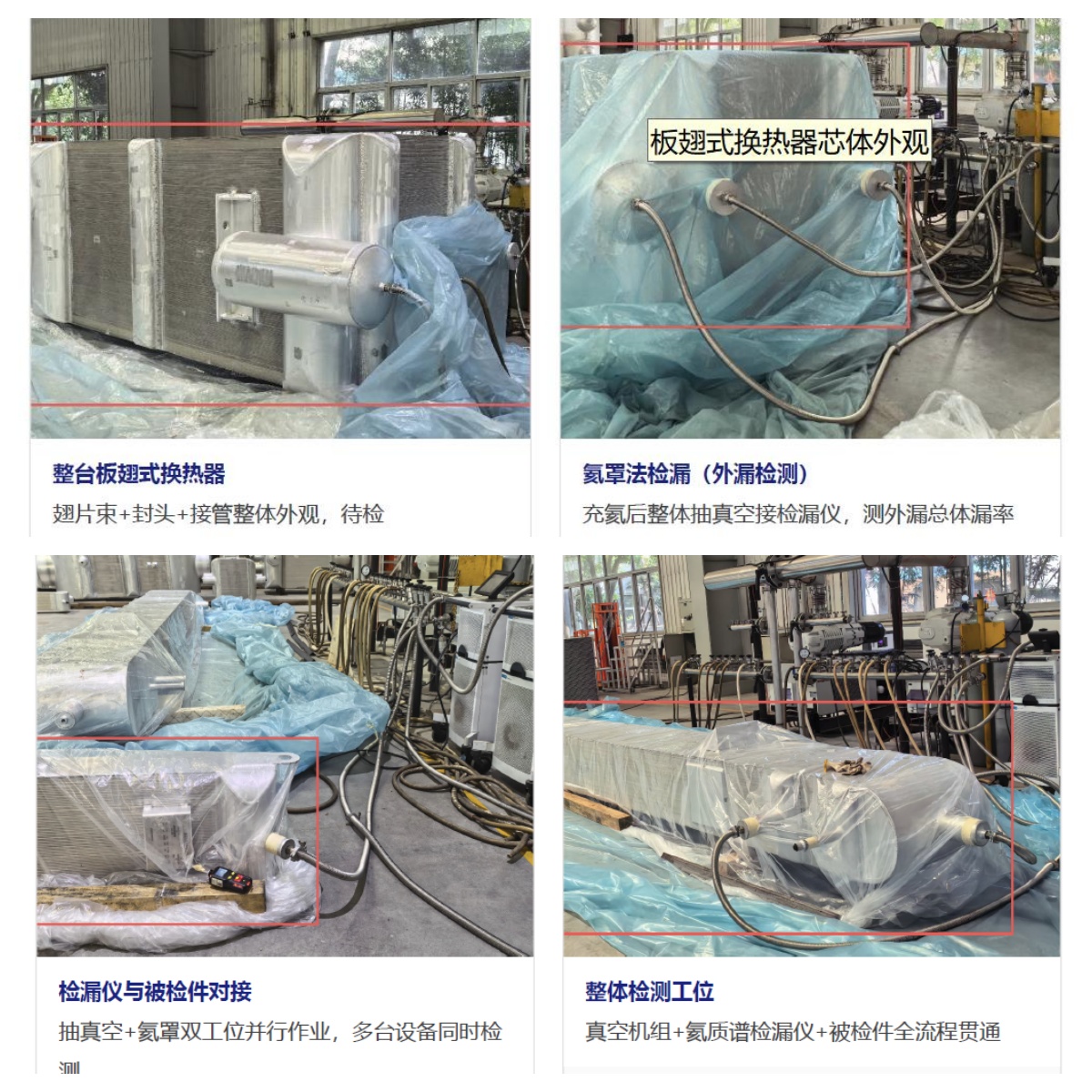

板翅式换热器氦检漏现场实拍

从芯体到整台，多规格板翅式换热器氦质谱检漏实景。

板翅式换热器芯体外观 — **整台板翅式换热器**
翅片束+封头+接管整体外观，待检

氦罩法检漏现场 — **氦罩法检漏（外漏检测）**
充氦后整体抽真空接检漏仪，测外漏总体漏率

氦质谱检漏仪与被检件连接 — **检漏仪与被检件对接**
抽真空+氦罩双工位并行作业，多台设备同时检测

整体检测工位全景 — **整体检测工位**
真空机组+氦质谱检漏仪+被检件全流程贯通

1为什么板翅式换热器"检不起漏"

板翅式换热器（PFHE）属间壁式全钎焊紧凑型换热设备，芯体由隔板、翅片、封条、导流片交替堆叠，经真空钎焊成整体板束。其结构特性决定了氦检漏必须达到极高置信度——出厂即"终身"判定，无事后补救。

结构特征	技术后果	检测要求
焊缝密度极高	单层数百焊点，芯体钎焊缝总长可达数公里；任一微漏即构成失效	100%覆盖，无盲区
流道微细化	翅片高度0.5–2mm，内部通道精密；内漏（串漏）完全不可见	区分外漏与内漏，量化漏率
整体钎焊不可修复	无垫片密封，全部依赖钎焊；一旦内漏，基本无法现场维修，只能整体报废	一次判定终身有效
工况极端化	深冷（-270℃）、高压（10MPa+）、易燃易爆/腐蚀性介质	密封可靠性"零失效"
效率敏感性	微量内漏致介质污染、换热效率年衰减5–15%；空分/LNG/氢能工况整批物料报废	全寿命周期密封可控

量化警示：10⁻⁹ mbar·L/s 级泄漏，运行1年累积漏量约肉眼可见液滴的1/100，已足以造成介质交叉污染与效率衰减。

结论：结构复杂性 × 工况严苛性 × 不可修复性 = 检测系统置信度必须≥99%，且一次判定终身有效。

2行业痛点：四个"伪合规"陷阱

走访上百家换热器制造企业后，我们发现一个系统性认知偏差——将"仪器无故障"等同于"测量可信赖"。以下四个误区在未经系统培训的非持证人员操作中频繁出现，直接导致检测数据失真、漏判或误判。

误区一：仪器显示值 = 产品实际漏率

错误认知：直接读取仪器屏幕显示的漏率数值，将其作为产品的实际漏率结果。

实际情况：仪器显示值受多重因素影响，并非产品真实漏率——

仪器未经校准时，显示值无溯源基准，只是原始信号
不同检测方法（吸枪法 / 氦罩法 / 喷吹法）的显示值含义不同——吸枪法/喷吹法为半定量，不能直接作为产品总漏率
系统连接管路、辅助泵分流效应、真空度波动都会影响读数
环境本底氦浓度、仪器漂移都会导致读数偏差

正确做法：检测前须用标准漏孔校准系统，将仪器显示值通过标准漏孔换算为实际漏率；氦罩法的显示值须除以氦气浓度系数 η 后方为产品总漏率。

误区二：不使用标准漏孔校准仪器和系统

错误认知：认为仪器出厂已标定，开机即可检测，无需现场校准。

实际情况：

仪器灵敏度随时间漂移，环境温度、湿度变化均影响仪器响应
不同被检件连接方式、管路长度、辅助泵配置不同，系统整体灵敏度与仪器单独标定值不同
未经校准的检测数据无法溯源，不具备法律效力
NB/T 47013.8 和 GB/T 18443.3 均明确规定：检测前后须测量系统有效最小可检漏率 Qmin

正确做法：每次检测前须用标准漏孔校准仪器和检测系统，测量并记录 Qmin；仪器连续工作2h后须重新校准；检测完毕后须复验 Qmin，前后偏差在允许范围内数据方为有效。

误区三：不使用同级别的标准漏孔校准

错误认知：随意选用一个标准漏孔即可校准，不论其漏率量级是否与产品验收指标匹配。

实际情况：标准漏孔的漏率量级须与被检产品的验收漏率指标相匹配，否则校准无意义——

产品验收指标为＜1×10⁻⁶ Pa·m³/s，标准漏孔应选用同量级的通道型标准漏孔（如睿米 1.70×10⁻⁶ Pa·m³/s），校准点精准落在工作区间
若使用 10⁻⁵ 量级的大漏孔校准，仪器在 10⁻⁶ 量级的线性度和灵敏度无法验证
若使用 10⁻¹⁰ 量级的小漏孔校准，信号太弱，无法反映实际检测条件下的系统性能
量级不匹配会导致 Qmin 计算错误，使本不合格的产品被判为合格

正确做法：根据产品验收漏率指标，选用同量级或更低量级的标准漏孔。本产品要求＜1×10⁻⁶ Pa·m³/s，选用上海睿米通道型标准漏孔 1.70×10⁻⁶ Pa·m³/s（与验收指标同量级，且优于渗透型漏孔），随件附第三方CNAS校准证书。

误区四：测试数据不与标准漏孔比对

错误认知：仪器显示一个低于验收指标的数值，即判定产品合格，不与标准漏孔信号进行比对验证。

实际情况：仅看仪器读数低于指标就判合格，存在严重风险——

未与标准漏孔比对，无法确认仪器当前灵敏度是否达标——可能仪器灵敏度已严重下降，读到的"合格值"只是本底噪声
无法排除环境干扰——检测区域若有残余氦气本底升高，可能掩盖真实泄漏信号
无法验证线性度——标准漏孔的已知漏率是唯一溯源基准，不与之比对则数据不可追溯
不同时间段、不同人员操作的检测结果缺乏一致性依据

正确做法：每次检测前后均须用标准漏孔进行系统响应比对，记录标准漏孔的仪器输出指示值作为基准；产品检测读数须通过标准漏孔标定值换算为实际漏率后，再与验收指标比对判定。

共性根源：混淆"仪器功能正常"与"系统测量准确"的本质区别，将系统工程降维为"看表读数"。
类比：用10⁻³量级漏孔校准后去测10⁻⁸工件，等于用米尺校准后去测红细胞直径。

3五步闭环：从"经验驱动"到"标准驱动"

针对上述行业痛点，我们建立了一套覆盖全流程的标准化检漏体系，严格依据 NB/T 47006-2019、NB/T 47013.8、GB/T 18443.3-2010、GB/T 38586-2020 等标准执行。

① 前期准备

清洁 · 烘干 · 粗检

→

② 漏孔选型

量级匹配

→

③ 系统校准

建立基准

→

④ 产品检测

实时记录

→

⑤ 后期复核

LT终审

▲ LT持证人员全过程监督 ▲

3.1 前期准备

被检件内外表面清洁干燥，无焊渣、油污、飞溅物；焊缝区域打磨至露出金属光泽
各通道烘干 + 氮气置换——未处理工件抽真空时间增加40%~60%
0.1~0.3MPa预气密试验（皂液粗检），保压≥1h，不得有任何泄漏
氦检漏须在耐压试验合格后、水压试验之前进行（避免水汽污染）

3.2 标准漏孔选型：校准点必须"落在"工作区间

标准漏孔是检漏系统校准的核心基准，其量级必须与被检产品的验收漏率指标相匹配——校准点只有"落在"实际检测的工作区间，仪器的灵敏度与线性度才有意义。本产品验收漏率指标为 ＜1×10⁻⁶ Pa·m³/s，我们选用 上海睿米通道型标准漏孔 RM51L-61141V0/6（实测漏率 1.70×10⁻⁶ Pa·m³/s @ 23℃） 作为校准基准——与产品验收指标同量级，校准点精准落在工作区间，随件附带第三方校准机构华测计量检测（CTI）出具的CNAS校准证书（证书编号 C2512102490001），量值溯源至中国计量科学研究院。

校准证书实据（华测计量 CTI · 证书编号 C2512102490001）：

器具信息	真空（氦气）标准漏孔 · 型号 RM51L-61141V0/6 · 出厂编号 511280 · 通道型 / 介质 He
校准依据	JJF 1833-2020《真空氦漏孔校准规范》 · 相对比较法
实测漏率	1.70×10⁻⁶ Pa·m³/s（23℃） · 三次实测 1.70 / 1.71 / 1.70×10⁻⁶，重复性极佳
扩展不确定度	U_rel=12%（k=2）
温度系数	0.1%/℃ —— 实测印证通道型漏孔温漂极小的优势
量值溯源	经标准漏孔（1.80×10⁻⁶ Pa·m³/s，U_rel=10%）溯源至中国计量科学研究院
校准周期	校准日期 2025/12/10，建议下次校准 2026/12/09（1年周期，符合标准要求）

3.3 为什么通道型标准漏孔优于渗透型漏孔

市面常见标准漏孔分为两类：通道型（毛细管型）和渗透型（薄膜渗氦型）。通道型漏孔基于毛细管微通道的物理导通原理，在响应速度、温度稳定性、重复性与量值溯源方面全面优于渗透型漏孔，更适合板翅式换热器"出厂即终身判定"的检漏场景：

对比维度	通道型（毛细管型）漏孔	渗透型（薄膜渗氦型）漏孔
工作原理	氦气经毛细管微通道物理导通，属粘滞-分子流泄漏	氦气透过薄膜（如石英膜）渗透扩散
响应速度	秒级响应，开阀即达稳定输出	需渗透平衡时间，数分钟至数十分钟
温度稳定性	温度系数小，漏率受温度影响小（睿米实测仅 0.1%/℃）	渗透系数随温度指数变化，30℃时误差可增加约30%
重复性与漂移	物理通道固定，重复性好、长期稳定（睿米三次实测极差＜1%）	薄膜老化导致渗氦能力衰减，长期使用漏率漂移
记忆效应	无吸放氦滞后，本底干净	薄膜吸氦后缓慢放氦，产生"记忆效应"抬高本底
量值溯源	漏率可由几何尺寸与压力直接推算，CNAS量值可溯源	依赖渗透系数经验值，溯源链长
现场校准适配	适合高频复校与Qmin复验，支撑连续作业	等待时间长，难以支撑全天连续复校节奏

结论：对板翅式换热器这类"出厂即终身判定"的产品，上海睿米选用通道型标准漏孔 RM51L-61141V0/6（实测 1.70×10⁻⁶ Pa·m³/s @ 23℃，U_rel=12%，k=2），随件附华测计量（CTI）CNAS校准证书——响应快、温漂小、无记忆效应、重复性好，为系统校准提供更可靠的量值基准。

标准漏孔硬性要求：

上海睿米通道型标准漏孔随件附带第三方CNAS校准证书（华测计量 CTI 出具，依据 JJF 1833-2020），量值经中国计量科学研究院溯源至国家基准
校准有效期不超过1年（睿米证书周期：2025/12/10 至 2026/12/09）；年泄漏率大的须缩短校准周期
通道型漏孔温度系数仅0.1%/℃，但环境温度骤变时仍须注意温度修正

3.4 系统校准：建立可溯源基准

开启检漏仪，关闭检漏阀，使仪器保持最佳工作状态
关闭标准漏孔阀，测出2分钟内本底噪声 ΔNn
读出仪器本底 N₀
打开标准漏孔阀，读出并记录稳定后的输出指示值 Nref
计算 Qmin = (标准漏孔标称值 × ΔNn) / (Nref − N₀)
Qmin 须＜1×10⁻⁷ Pa·m³/s（比产品指标低一个数量级），否则不可开展检测

仪器要求速查：

最小可检漏率 Qmin ＜1×10⁻⁷ Pa·m³/s
检漏口真空度 1.33Pa（标准要求）；经验值1.0~15Pa
氦气纯度不低于90%
环境温度(23±7)℃，无强电磁干扰和强烈振动
仪器连续工作2h后须重新校准

3.5 产品检测：外漏与内漏，均测总体漏率

板翅式换热器的氦检漏须区分两类泄漏：

外漏——介质通过钎焊缝、封头焊缝泄漏到换热器外部（大气环境）
内漏（通道间串漏）——介质从某一通道穿过隔板钎焊缺陷，串入相邻通道。因翅片高度仅0.5–2mm，内漏完全不可见，且无法现场维修，是板翅式换热器检漏的核心对象

对这两类泄漏，我们的检测均采用氦罩法测定总体漏率：

检测对象	检测方式	判定依据
外漏（总漏率）	氦罩法——被检件整体抽真空接检漏仪，外部以充氦罩室笼罩（或通道充氦、外腔抽真空），氦气经外漏通道进入检漏仪，测得的是整个换热器的外漏总体漏率	总体漏率＜1×10⁻⁶ Pa·m³/s
内漏（通道间串漏总漏率）	氦罩法同原理——被检通道充氦（氦罩/充氦容器），相邻通道抽真空接检漏仪，氦气经隔板缺陷串入相邻通道，测得的是通道间串漏总体漏率	总体漏率＜1×10⁻⁶ Pa·m³/s

为什么采用总体漏率判定：

氦罩法测总漏率是定量检测——结果直接与验收指标比对，判定唯一、无争议
总漏率覆盖产品上所有泄漏通道：即使存在多个微小泄漏点叠加，只要总体漏率超标即判不合格，杜绝"单点合格、叠加超标"的漏判
喷吹法、吸枪法等定位手段仅作为总漏率超标后的辅助找漏，不作为验收判定依据
检测读数须通过标准漏孔标定值换算为实际漏率后方可判定

3.6 后期复核：数据有效性的最后一道关

检测完毕后重新测量系统 Qmin，与检测前对比，偏差在允许范围内数据方为有效
检漏报告须包含：被检件信息、检测方法、仪器信息、标准漏孔信息（编号/标称值/校准证书号/有效期）、检测条件、实测漏率、Qmin值（检测前/后）、判定结论、二级人员签字
不合格品返修后须全检（不可仅检返修部位），仍不合格则判废
原始记录与计量证书复印件归档，保存期≥产品寿命周期

4LT持证人员：质量可控的人员保障

从事承压设备泄漏检测（LT）的人员须按照 GB/T 9445-2024 / ISO 9712 或 NB/T 47013 取得相应级别的无损检测人员资格证书。人员资质是检测数据可靠性的根基——非持证人员未经系统培训，是上述四大误区的根源。

级别	能力要求	现场职责	质量责任
LT-I级（初级）	原理掌握、设备操作、系统搭建、数据采集	在II级人员监督下操作仪器、执行检漏、记录数据	操作规范、数据真实
LT-II级（中级）	工艺设计、质量控制、不确定度评定、异常处置	制作或核准检漏工艺流程；实施检测、校验仪器；评价结果、出具报告并签字；负责后期复核	结论准确、溯源有效

现场最低配置：LT-I级或LT-II级人员负责现场氦检漏操作；LT-II级人员制作或核准工艺流程、出具报告并负责后期复核。认证后，5年更新一次，更新时也需要考试。

5验收判定标准

检测项目	验收漏率指标	判定依据
外漏总体漏率	＜ 1×10⁻⁶ Pa·m³/s	检漏工艺流程
内漏（通道间串漏）总体漏率	＜ 1×10⁻⁶ Pa·m³/s	检漏工艺流程

6检测可靠性的三重门

我们以"三重门"标准取代行业普遍的"有记录即通过"模式，确保每一台换热器的检漏结果经得起追溯和复验：

层级	行业普遍状态	我们的标准
门一：测没测	有检测记录即可	有记录 + 有溯源 + 有复核
门二：漏不漏	仪器绿灯即通过	系统校准有效 + LT-II级实施 + LT-II级复核签发
门三：准不准	人员在场操作	LT持证操作 + LT持证复核，资质可核验

质量公式

检测可信度 = 技术流程刚性 × 人员资质权威性 × 复核机制有效性

— — — — — — — —

附录：服务能力

资质核验	无损检测LT人员资格证书可于相应认证体系查询
标准漏孔	上海睿米通道型标准漏孔系列，可根据用户的氦检漏需求提供不同漏率级别的标准漏孔；可根据要求，标准漏孔附带第三方计量院的CNAS证书
服务范围	板翅式换热器、管壳式换热器、冷箱、LNG气化器、半导体真空腔体
执行标准	NB/T 47006-2019、NB/T 47013.8、GB/T 18443.3-2010、GB/T 38586-2020、GB/T 9445-2024/ISO 9712、客户定制化工艺规程
