RMI-MTC™微通道毛细管：标准漏孔制作的范式革命

从"缺陷漏"到"结构漏"，从"手工试错"到"可计算工程"，从"经验黑箱"到"物理确定"

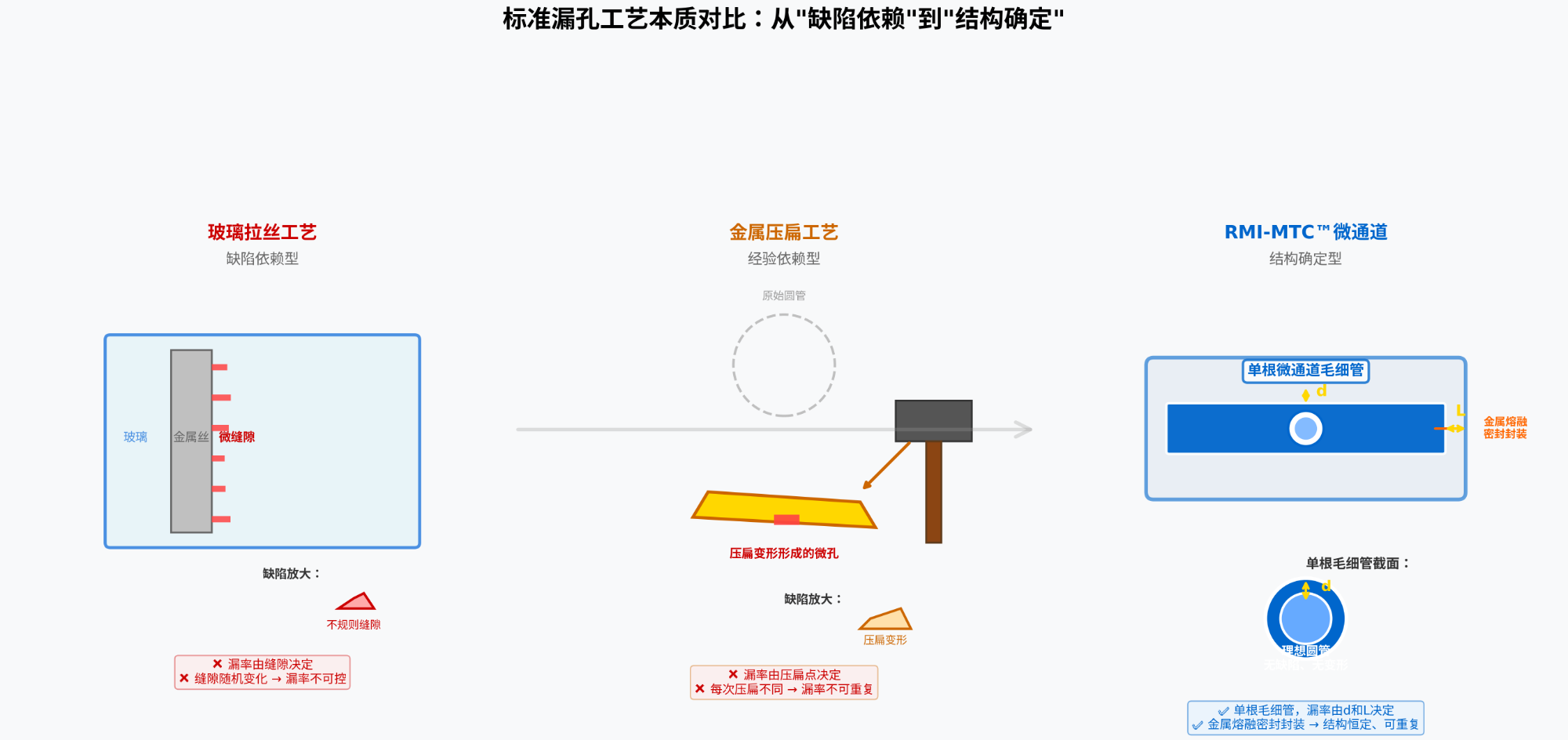

一、行业百年困局：漏孔为什么还是"手工业"？

标准漏孔诞生已逾百年，但制作方式本质上仍是**"手工业"**：

工艺	制作方法	核心特征	行业痛点
玻璃拉丝	玻璃与金属丝熔结，冷却收缩形成微缝隙	缺陷依赖	漏率不可控，易碎，压力<<1MPa
金属压扁	反复锤击金属管，凭手感压至"合适"漏率	经验试错	每次不同，方向性强，蠕变漂移
渗透膜	石英/PTFE膜，依赖材料本征渗透	材料限制	温度敏感，介质单一，易老化

共同本质：漏率由"缺陷"或"材料本征"决定，而非由"设计"决定。

"漏孔行业百年未变，因为物理上没有新选项——直到微通道工艺出现。"

二、RMI-MTC™：从"缺陷漏"到"结构漏"的物理革命

核心突破：用"设计"替代"运气"

RMI-MTC™（RealMeter Micro-Tube Capillary）将漏孔从**"缺陷依赖"升级为"结构确定"**：

┌─────────────────────────────────────────┐
│           传统漏孔：缺陷依赖              │
│                                         │
│   漏率 = f(材料缺陷, 温度, 压力, 时间)   │
│            ↓ 不可控变量                  │
│   缺陷会变化 → 漏率不可预测              │
│   经验不可复制 → 每次制作不同             │
└─────────────────────────────────────────┘
                    ↓ 范式跃迁
┌─────────────────────────────────────────┐
│           RMI-MTC™：结构确定              │
│                                         │
│   漏率 = π·d⁴/(128ηL) · ΔP             │
│            ↑ 完全可控变量                │
│   d和L制造确定 → 漏率可精确计算          │
│   结构恒定 → 漏率可重复、可溯源          │
└─────────────────────────────────────────┘

理想圆管的流导定律

粘滞流：

Q = π·d⁴ / (128·η·L) · ΔP

分子流：

Q = π·d³ / 12 · √(2π·kT/m) · ΔP/L

关键认知：漏率只取决于三个设计参数

参数	物理意义	控制方式
d	微通道孔径	精密制造，50nm~200μm精准调控
L	微通道长度	精密截取，公差±1μm
ΔP	压力差	外部系统给定

"RMI-MTC™的漏率不是'试出来'的，是'算出来'的。制造只是对d和L的物理实现，漏率在制造前就已经确定。"

三、范式革命的三重维度

第一重：从"不可控"到"可设计"

维度	传统工艺	RMI-MTC™
漏率来源	材料缺陷（缝隙/压扁点）	几何结构（d和L）
漏率可控性	不可控，依赖运气	完全可控，精确计算
方向性	双向不对等（正接≠反接）	无方向性，理想圆管
压力范围	<1~2MPa（缺陷易破坏）	0.1Pa~40MPa（结构稳定）
温度影响	缺陷热胀冷缩 → 剧变	气体粘度变化 → 可预测修正
重复性	同批次差异大	同批次一致性<<±5%

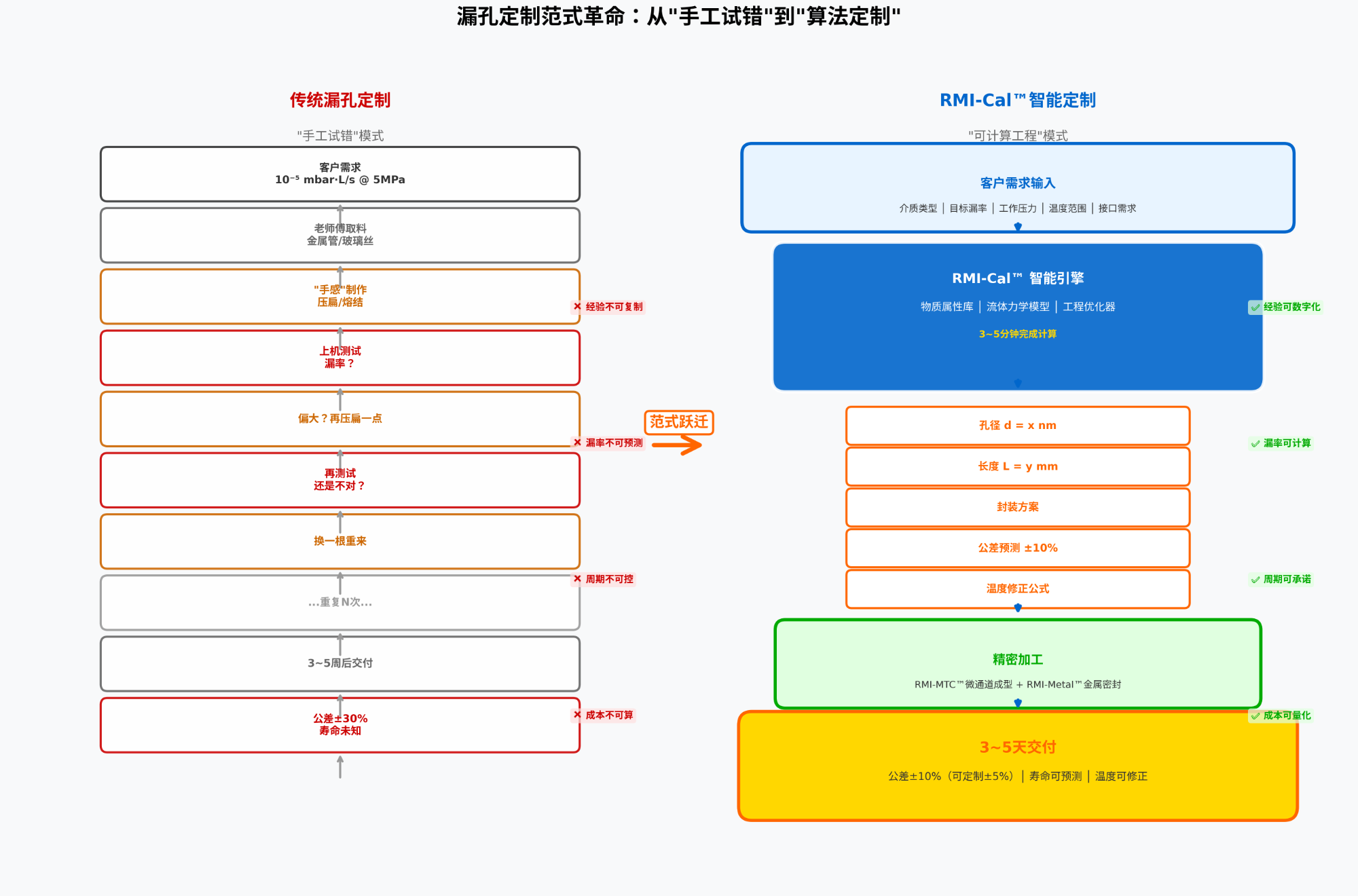

第二重：从"手工试错"到"算法定制"

传统定制流程                    RMI-Cal™定制流程
─────────────────────────────────────────────────
客户需求                        客户需求
    ↓                              ↓
老师傅"手感"制作                 RMI-Cal™输入：
    ↓                           介质│漏率│压力│温度
反复测试调参                         ↓
    ↓                           算法输出：
3~5周交付                       d│L│封装│公差│温度公式
    ↓                              ↓
公差±30%                        精密加工
    ↓                              ↓
寿命未知                        3~5天交付
                                公差±10%（可±5%）
                                寿命可预测

RMI-Cal™工程引擎：十年物质研究的沉淀

┌─────────────────────────────────────────┐
│              RMI-Cal™ 核心架构            │
├─────────────────────────────────────────┤
│  物质属性库                              │
│  ├── 气体：He, H₂, N₂, Ar, Kr, Xe...    │
│  ├── 冷媒：R134a, R32, R410a...         │
│  ├── 液体：H₂O, DMC, n-C₁₂H₂₆...        │
│  └── 混气：同位素、ppm痕量、RGA校准      │
├─────────────────────────────────────────┤
│  流体力学模型                            │
│  ├── 分子流 │ 粘滞流 │ 过渡流           │
│  ├── 液相流导 │ 微尺度效应              │
│  └── 气-液平衡 │ 壁面吸附/解吸          │
├─────────────────────────────────────────┤
│  工程优化器                              │
│  ├── d×L组合优化 → 目标漏率+压力         │
│  ├── 封装有限元 → 40MPa / Φ2.0mm         │
│  ├── 温度修正 → 全工况系数曲线           │
│  └── 寿命预测 → 气室-压力-使用频次        │
└─────────────────────────────────────────┘

第三重：从"单一气体"到"全介质平台"

传统漏孔的介质边界：

玻璃拉丝：只能做惰性气体，腐蚀性气体破坏缝隙
金属压扁：只能做干燥气体，液体堵塞微孔
渗透膜：只能做特定分子量气体，液体完全不可用

RMI-MTC™的介质普适性：

"理想圆管的流导公式与介质种类无关——只与分子量、粘度、温度有关。这些参数进入RMI-Cal™，任意介质皆可计算、皆可制造。"

介质类型	全球首发产品	技术难点	RMI-Cal™突破
重碳氢液体	正十二烷（n-C₁₂H₂₆）	饱和蒸气压极低，液相流导模型缺失	自建物质属性库，气液平衡模型
长链有机物	正十四烷/十六烷（C14/C16）	航天质量法验收，纯度与稳定性	高纯物质处理，金属密封无吸附
极性液体	水（H₂O）、碳酸二甲酯（DMC）	表面张力、氢键、腐蚀性问题	特种合金+表面工程，全球首个
全氟化合物	PFTBA全质量数质谱漏孔	高沸点、强吸附、质谱解离复杂	全质量数覆盖模型，解离修正
同位素混气	Xe-132/Kr-84精准配比	丰度控制、分漏率计算、质量歧视	同位素数据库，动态配比算法
ppm痕量	1ppm Kr/Xe余N₂或H₂	极低浓度稳定输运，吸附解吸干扰	微通道分子流主导，无吸附

四、极限能力的物理根源

40MPa超高压：结构强度决定压力极限

传统漏孔压力极限
─────────────────────────────────
缺陷型结构（缝隙/压扁点）
    ↓
应力集中 → 微裂纹扩展 → 结构破坏
    ↓
压力极限 < 2MPa
RMI-MTC™压力极限
─────────────────────────────────
单根理想圆管结构（均匀壁厚）
    ↓
应力均匀分布 → 无应力集中
    ↓
特种合金屈服强度 >> 40MPa工作压力
    ↓
压力极限 40MPa（已验证），理论更高

实测：0.001sccm @ 40MPa

参数	规格
订货号	RM521.0-050D8V0/3/40-M
气体	He
漏率	0.001sccm（1.67×10⁻⁵ mbar·L/s）
压力	40MPa表压
工艺	RMI-MTC™单根微通道毛细管，金属熔融密封封装，单端NPT1/4外丝
状态	结构恒定，漏率由设计确定

全球掌握微通道工艺的美国LACO，量产上限35MPa。睿米推进至40MPa——同一物理原理，不同工程极限。

10⁻¹³Pa·m³/s：密封极限决定精度天花板

超高精度漏孔的核心矛盾
─────────────────────────────────
漏孔需要密封气室
    ↓
传统密封工艺自身泄漏：~10⁻¹⁰ atm·cc/s
    ↓
漏孔漏率 < 密封泄漏 → 信号被淹没，无法计量
    ↓
传统方案：放弃密封，用渗透膜（但温度敏感、易碎）
RMI-MTC™解决方案
─────────────────────────────────
RMI-Metal™金属熔融密封
    ↓
密封泄漏 < 10⁻¹⁵ atm·cc/s
    ↓
比传统密封优5~6个量级
    ↓
漏孔漏率 10⁻¹³ >> 密封泄漏 10⁻¹⁵ → 信号清晰，可精确计量

实测：全球唯一微通道型10⁻¹³

参数	规格
型号	RM51H-131711V0/6
漏率	7.86×10⁻¹³ Pa·m³/s（10⁻¹⁰ mbar·L/s）
气室	100cc，3kPa
密封	RMI-Metal™金属熔融密封封装
状态	结构恒定，年衰减<<0.1%

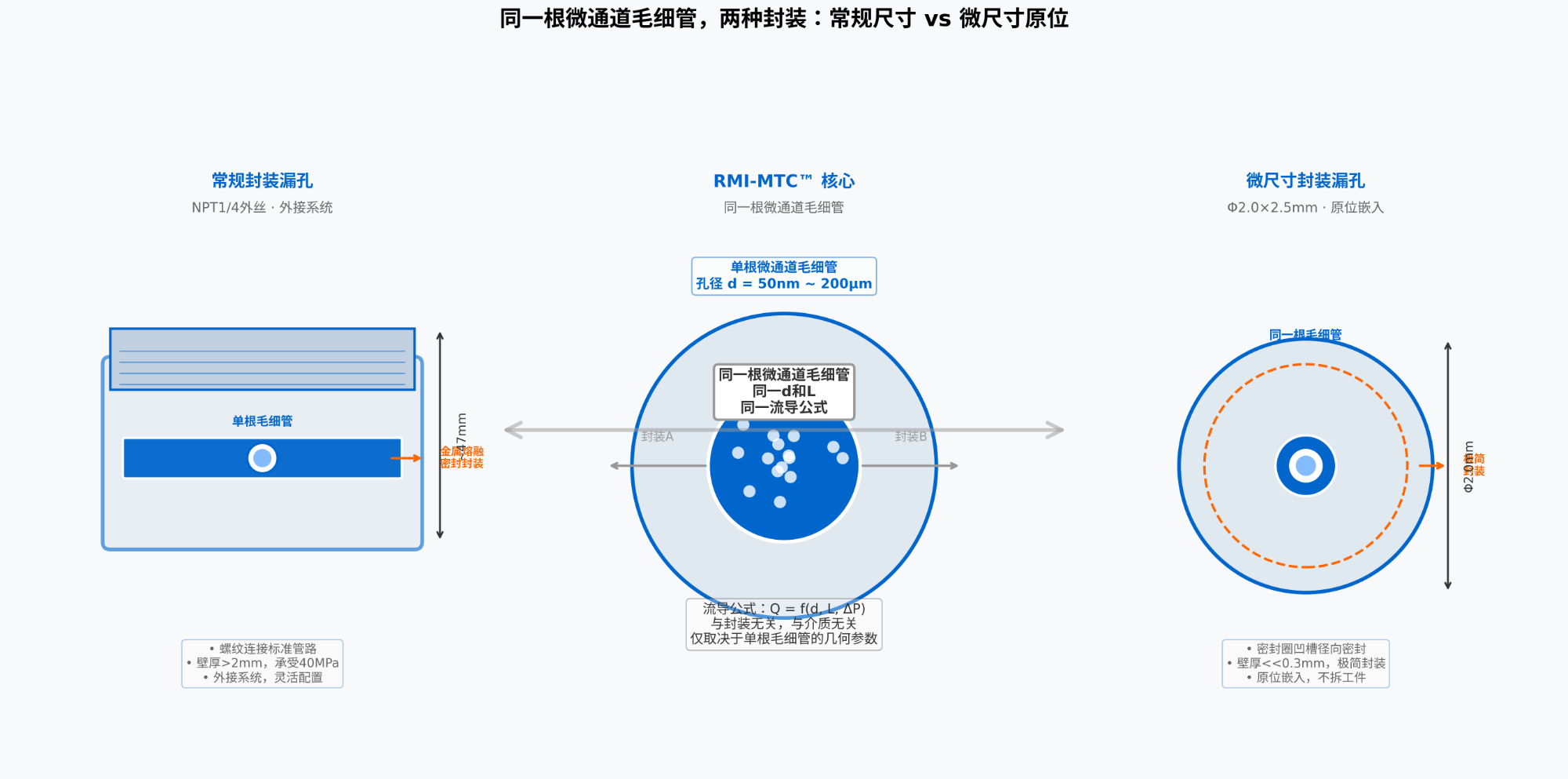

Φ2.0mm微尺寸：封装工艺决定尺度极限

微尺寸漏孔 ≠ 微通道更小
─────────────────────────────────
单根微通道毛细管：50nm~200μm（已足够小）
    ↓
挑战：如何在保护单根毛细管的前提下，把外壳做到Φ2.0mm？
    ↓
常规封装：需要螺纹、壁厚、安装空间 → 尺寸>20mm
    ↓
微尺寸封装：一体成型+密封圈凹槽 → Φ2.0×2.5mm
关键：内部同一根微通道毛细管，仅外部封装不同
─────────────────────────────────
同一根毛细管，同一d，同一L，同一流导公式
    ↓
漏率相同，无漂移特性相同
    ↓
应用场景不同：外接系统 vs 原位嵌入

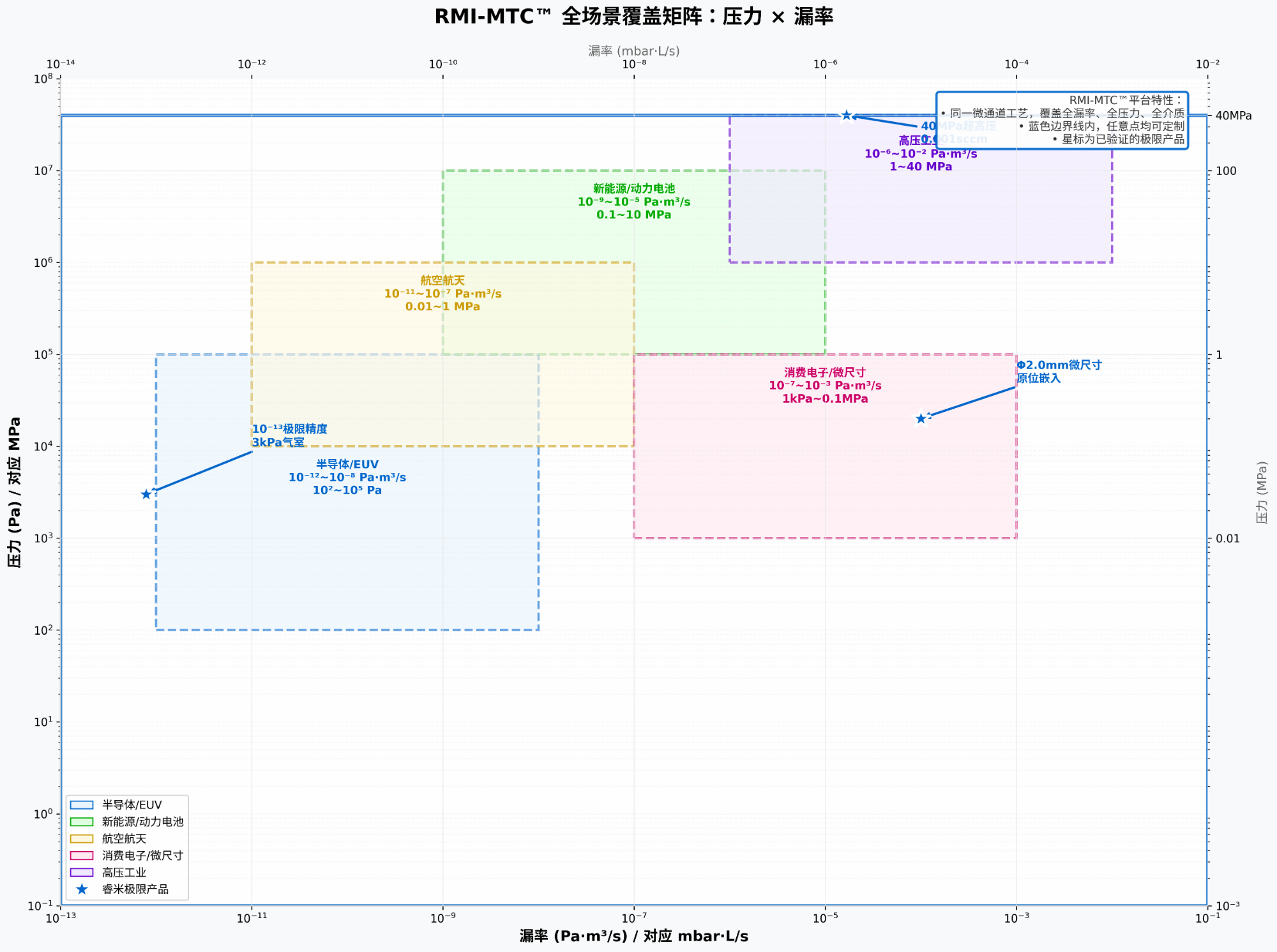

五、RMI-MTC™平台的产品矩阵

┌─────────────────────────────────────────────────────────┐
│              RMI-MTC™ 全平台产品矩阵                      │
├─────────────────────────────────────────────────────────┤
│                                                         │
│  按压力分类                    按尺度分类                 │
│  ──────────────────────       ──────────────────────    │
│  常规压力：0.1Pa~5MPa          常规尺寸：G1/8, NPT1/4... │
│  高压：5~35MPa                 微尺寸：Φ2.0~3.0mm        │
│  超高压：35~40MPa              零体积阀：<0.1μL         │
│                                                         │
│  按精度分类                    按介质分类                 │
│  ──────────────────────       ──────────────────────    │
│  常规精度：10⁻³~10⁻⁷           气体：He, H₂, N₂, Ar...  │
│  高精度：10⁻⁷~10⁻¹⁰           冷媒：R134a, R32...        │
│  超高精度：10⁻¹⁰~10⁻¹³        液体：H₂O, DMC, C12...   │
│                                混气：同位素, ppm...      │
│                                                         │
│  核心共性：同一根RMI-MTC™微通道毛细管 + 同一RMI-Cal™算法 │
│            + 金属熔融密封封装                            │
│                                                         │
└─────────────────────────────────────────────────────────┘

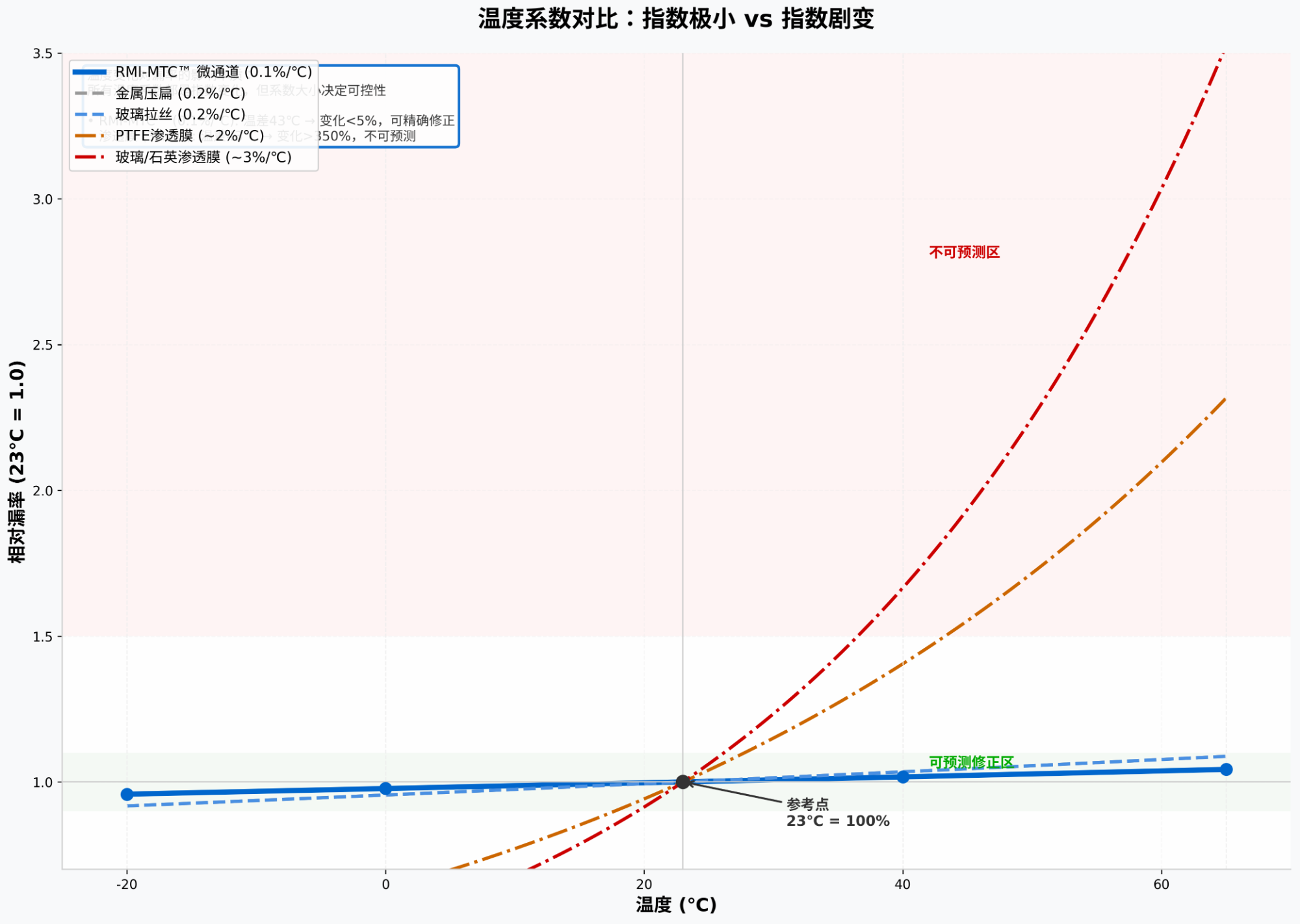

六、温度特性：指数极小 vs 指数剧变

"RMI-MTC™的温度系数0.1%/℃，本质仍是指数变化，但因系数极小，在常规工况温差（±10℃）内，漏率变化<<1%，近似可忽略。这是单根微通道理想圆管的几何稳定性带来的物理红利——不是'线性'，是'小到不用算'。而渗透膜3%/℃的指数，小到±3℃就得算，大到必须恒温。"

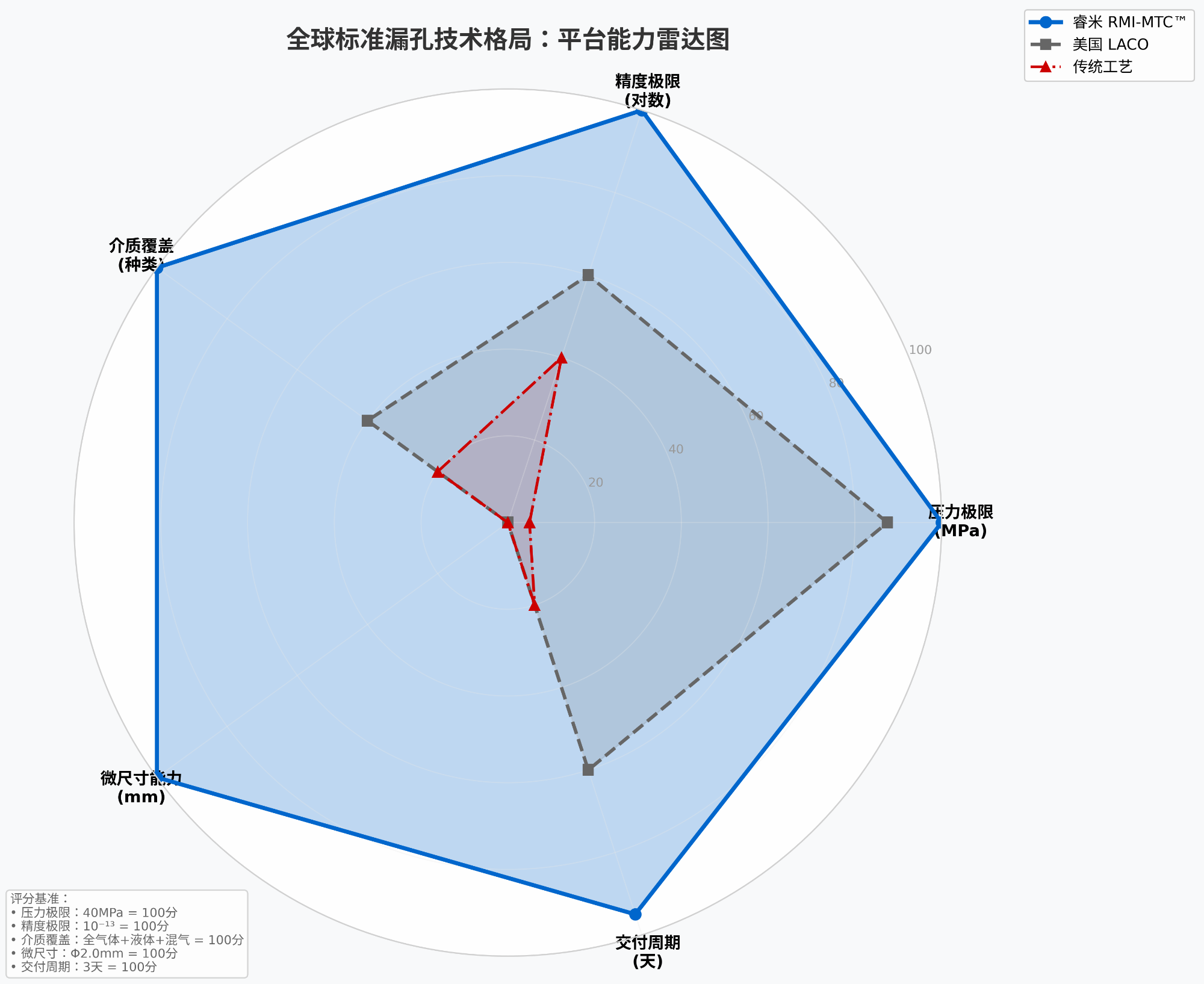

七、全球技术格局

维度	美国LACO	睿米RMI-MTC™
技术起点	微通道理想圆管	微通道理想圆管
物理本质	单根毛细管，结构恒定	单根毛细管，结构恒定
超高压极限	35MPa	40MPa
超高精度极限	10⁻⁹mbar·L/s（微通道）	10⁻¹³Pa·m³/s（微通道）
微尺寸极限	无产品	Φ2.0×2.5mm全球唯一
液态介质	无产品	正十二烷、C14/C16、DMC、H₂O、PFTBA全球首发
混合气体	常规气体	同位素混气、ppm级痕量、RGA校准混气全系列
温度系数	—	0.1%/℃（指数但极小）
RMI-Cal™仿真算法	—	3~5天精准定制交付
金属熔融密封	—	RMI-Metal™ <10⁻¹⁵atm·cc/s

"LACO与睿米共享微通道的物理第一性——单根毛细管、结构恒定、无漂移。但在工程极限的推进上，睿米实现了三个维度的突破：压力上探40MPa、尺度下探Φ2.0mm、精度下探10⁻¹³。这不是对技术路线的否定，是对物理边界的拓展。"

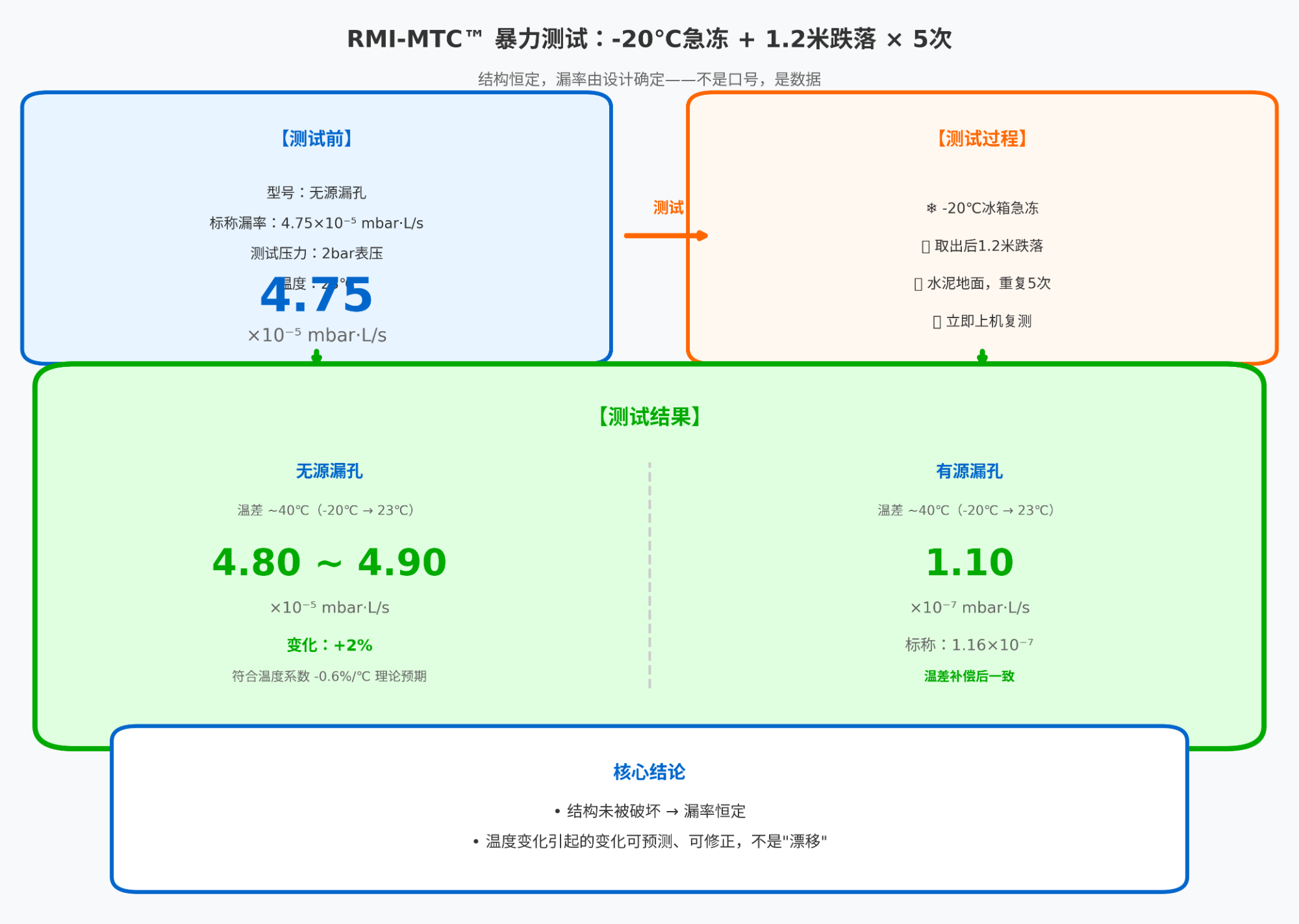

八、暴力验证：结构恒定的数据证明

测试项目	条件	结果
低温急冻	-20℃冰箱，无源1晚/有源1周	取出后立即正常工作
暴力砸摔	水泥地面，多次重击	无破碎、无堵塞、无结构损伤
漏率复测	温差~40℃	无源：4.80→4.90×10⁻⁵mbar·L/s（变化2%，符合理论预期）
		有源：1.10×10⁻⁷mbar·L/s（标称1.16×10⁻⁷，温差补偿后一致）

关键解读：2%的变化不是"漂移"，是可预测的温度系数修正——知道温度，就能算出漏率，这是物理定律的确定性，不是材料老化的不确定性。

九、结语：从"手工业"到"工程科学"

"RMI-MTC™的价值，不是做了一根微通道毛细管，而是重新定义了漏孔行业的生产方式——从依赖老师傅手感的'手工业'，到基于物质属性库和流体力学模型的'工程科学'。"

维度	传统范式	RMI-MTC™新范式
漏率来源	缺陷/运气	设计/计算
制作方式	手工试错	算法定制
交付周期	3~5周	3~5天
公差承诺	±30%（看运气）	±10%（可承诺）
介质覆盖	几种常见气体	全气体+全液体+混气
压力极限	<2MPa	40MPa
精度极限	10⁻⁷（渗透膜）	10⁻¹³（微通道）
尺度极限	外接管路	Φ2.0mm原位嵌入
温度特性	指数剧变，不可预测	指数极小，可精确修正
使用寿命	频繁更换，成本不可控	结构恒定，寿命可预测
封装工艺	螺纹/胶水/拼接	金属熔融密封，一体化

睿米® RMI-MTC™微通道标准漏孔

掌握核心科技，助力中国高端智造

全球唯一全介质·全场景·全极限微通道标准漏孔平台

┌─────────────────────────────────────────┐
│                                         │
│   40MPa 超高压        10⁻¹³ 极限精度      │
│                                         │
│   Φ2.0mm 原位集成    0.1%/℃ 可精确修正   │
│                                         │
│   ─────────────────────────────────    │
│                                         │
│   全漏率 · 全介质 · 全工况 · 全尺度 · 全域覆盖 │
│                                         │
│   从"手工试错"到"可计算工程"的范式革命      │
│                                         │
│   单根微通道毛细管 · 金属熔融密封封装        │
│                                         │
└─────────────────────────────────────────┘

技术白皮书索取与定制咨询：上海睿米仪器仪表有限公司
